l 電纜的導(dǎo)體材料是否符合的重要指標(biāo)。當(dāng)導(dǎo)體電阻超標(biāo)時(shí)，就增大了電流在線(xiàn)路上通過(guò)時(shí)的損耗，加劇了電線(xiàn)電纜的發(fā)熱。

l 導(dǎo)體電阻不合格的原因，主要進(jìn)企業(yè)為了降低成本，將占原材料成本80%的銅材縮水，使用含雜質(zhì)過(guò)高的再生銅，這樣致使電線(xiàn)電纜的導(dǎo)體電阻嚴(yán)重超標(biāo)，在使用過(guò)程中除易引發(fā)火災(zāi)，還會(huì)加速包覆在電線(xiàn)外的絕緣層的老化。

快速有效分析銅纜中的：鐵、鋁、磷、砷、硫、銻、鉍。

l 電纜銅的銅是純凈的百銅，通常被稱(chēng)為紫銅，也是一種非常好的天然銅。

l 紫銅的用途遠(yuǎn)遠(yuǎn)超過(guò)純鐵，每年電解提純的銅中，有50%是純銅，用于電力工業(yè)。紫銅實(shí)際上非常純凈，含銅超過(guò)99.95%才行，極少量雜質(zhì)，尤其是磷、砷、鋁等，可大大降低銅的導(dǎo)電性。

各種雜質(zhì)對(duì)銅的影響分述如下：

l 砷 對(duì)銅的機(jī)械性能影響不大，含砷0.8％的銅尚能拉成極細(xì)的銅絲，當(dāng)含砷量達(dá)到1％以上，將引起赤熱脆弱現(xiàn)象。另外砷對(duì)銅的導(dǎo)電率影響極大，銅中含0.0013％，即可使銅的導(dǎo)電率降低1％。

l 磷 銅中含磷能改善機(jī)械性能，但其對(duì)銅的導(dǎo)電率危害很大，故用于制造導(dǎo)線(xiàn)的銅中不宜含磷。

l 硫 是以Cu2S的形式存在于銅中，銅中含硫0.5％時(shí)則產(chǎn)生低溫脆弱現(xiàn)象，含硫0.1％時(shí)，經(jīng)碾軋便會(huì)發(fā)生嚴(yán)重龜裂現(xiàn)象，并對(duì)銅的彎曲性能影響很大。此外，含硫的銅在鑄造時(shí)易產(chǎn)生砂眼。

l 鐵 微量的鐵，對(duì)銅的機(jī)械性能影響不大，當(dāng)含量達(dá)到2％時(shí)，使強(qiáng)度及硬度稍增，但對(duì)導(dǎo)電率影響甚大，并對(duì)銅的延展性、抗蝕性均有影響。

l 銻 銻在銅中亦是有害的雜質(zhì)，含銻在0.0071％時(shí)，即可降低導(dǎo)電率1％。含銻達(dá)1％的銅，在加工時(shí)周邊會(huì)發(fā)生龜裂現(xiàn)象，稍加彎曲即易折斷。

l 鉍 對(duì)銅的機(jī)械性能危害最大，含鉍0.025％的銅，在赤熱的情況下錘擊，即產(chǎn)生龜裂，甚至粉碎。銅中含鉍一般不得超過(guò)0.005％。

不銹鋼應(yīng)用

軌道交通行業(yè)對(duì)不銹鋼的要求主要體現(xiàn)在對(duì)車(chē)體的要求以下幾個(gè)方面為評(píng)判標(biāo)準(zhǔn)。

l 安全性：要求材料在突發(fā)火災(zāi)的情況下不容易熔化。

l 輕量化：要求使用較少的材料便可以滿(mǎn)足所需抗拉強(qiáng)度和剛性下，從而達(dá)到減輕車(chē)體重量的目的。

l 耐腐蝕性：要求材料耐點(diǎn)蝕、耐面蝕、耐品間腐蝕較強(qiáng)，以獲得較好的車(chē)體強(qiáng)度和美觀效果。

l 工藝性：要求有良好的焊接性能和冷加工性能。

1、快速鑒定不銹鋼牌號(hào)，200、301、304、316等不銹鋼。

2、顯示重要金屬元素及含量。

l 地鐵車(chē)輛內(nèi)飾扶手是車(chē)輛的重要配件，要求基于人體工程學(xué)基礎(chǔ)，保證列車(chē)在任何操作狀態(tài)下均能承受乘客任何的沖擊力，是維持車(chē)內(nèi)乘客站立平衡、緩解乘客疲勞的設(shè)施之一。

l 室內(nèi)飾扶手材質(zhì)選型的合適與否直接關(guān)系到車(chē)輛運(yùn)營(yíng)的功能性、安全性、制造成本等。

l 內(nèi)飾扶手采用的是 06Cr19Ni10合金鋼材質(zhì)進(jìn)行設(shè)計(jì)，該合金鋼抗拉強(qiáng)度≥520 MPa，屈服強(qiáng)度≥210 MPa，是一種應(yīng)用廣泛的鉻－鎳不銹鋼，具有良好的耐蝕性、耐熱性、低溫強(qiáng)度和機(jī)械特性。

l 06Cr19Ni10是一種通用性的不銹鋼，它廣泛地用于制作要求良好綜合性能(耐腐蝕和成型性)的設(shè)備和機(jī)件。為了保持不銹鋼所固有的耐腐蝕性，必須含有18%以上的鉻。

鋁合應(yīng)用

鋁合金牌號(hào)鑒定及成份檢測(cè)，常見(jiàn)的1-7系列鋁合金的分析。

l 現(xiàn)場(chǎng)檢測(cè)和快速分類(lèi)，1-3秒即可測(cè)出合金牌號(hào)和成分含量，精度可達(dá)0.01%。

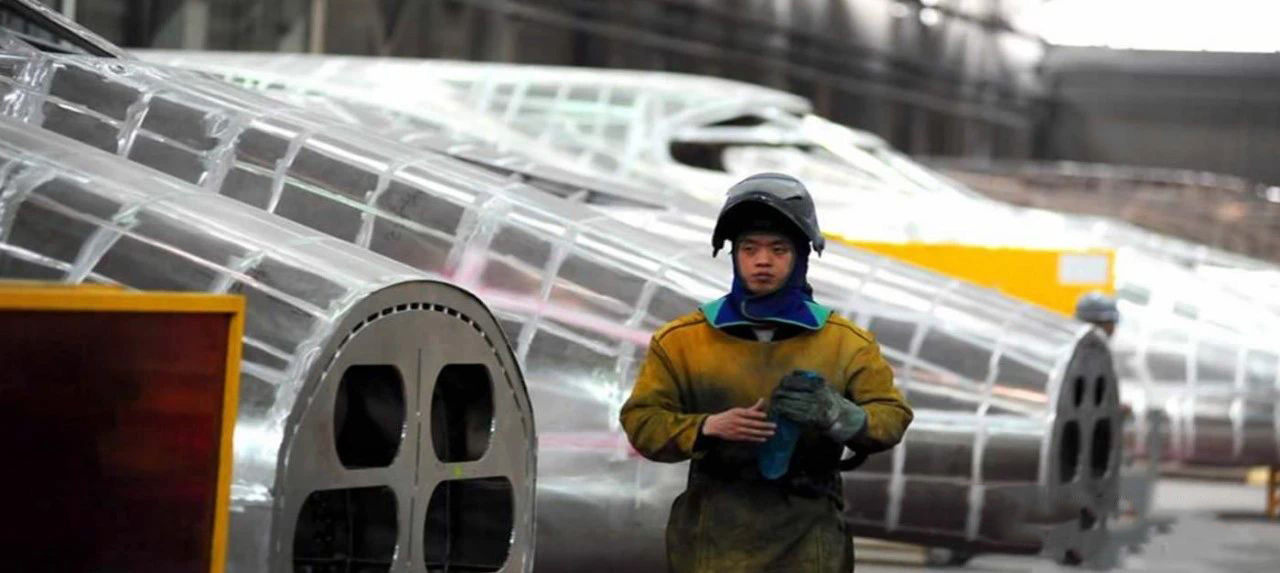

l 工業(yè)鋁型材是高鐵產(chǎn)業(yè)的重要組成部分，也就是高鐵車(chē)皮的主要材料。

l 鋁型材是高鐵實(shí)現(xiàn)輕量化最好的材料，整個(gè)車(chē)身的重量要比全部使用鋼材減輕30%-50%，鋁合金的密度大約是鋼材密度的三分之一，而添加一定元素形成的合金具有比鋼合金更高的強(qiáng)度。

RoHS應(yīng)用

用于規(guī)范材料及工藝標(biāo)準(zhǔn)，使之更加有利于人體健康及環(huán)境保護(hù)。檢測(cè)鉛、汞、鎘、鉻等物質(zhì)不能超標(biāo)，并重點(diǎn)規(guī)定了鎘的含量不能超過(guò)0.01%（100 PPM）。

主要檢測(cè)對(duì)像：聚合物材料、金屬材料、輔材(焊錫、助焊劑、粘合劑、油漆、涂料)等直接在線(xiàn)檢測(cè)。
